製造図面の作成に、まだ多くの時間を使っていませんか？
機械設計ワークフローにおける大きなボトルネックを解消します
3Dモデルはあるのに
3D CADモデルが完成していても、製造に必要な2D図面作成には多くの手作業が残ります。
部品点数が増えるほど単調な作業に
多数の部品を扱うプロジェクトでは、ビュー配置や寸法記入が繰り返し作業になりがちです。
寸法記入と確認の負荷
寸法線の配置、必要なビューの作成、出図前のセルフチェックなどに時間を取られます。
手作業によるバッチ処理の限界
大量のSTEPファイルを処理する場合、手動での書き出しやレイアウト調整は大きな負担になります。
STEPを読み込み、製造図面の下書きを生成
シンプルな4ステップで図面作成プロセスを短縮します
STEP読込
3D STEPモデル（.step / .stp）をgoCADに直接読み込みます。
形状解析
面、エッジ、穴、円筒、平面などの形状特徴と幾何情報を解析します。
図面生成
適切なビューを配置し、主要な寸法線を記入した製造図面の下書きを生成します。
エンジニア確認
最終的な確認と調整はエンジニアが行い、必要に応じて修正して出図します。
AIが下書きを作成し、最終判断はエンジニアが行います。
リードタイムを大幅に短縮
手作業の寸法スタイル調整ではなく、価値の高い設計業務に集中できます
従来の手作業
Before従来のCADで、ビュー作成、投影方向の決定、寸法記入、詳細確認、データ書き出しを手作業で実施。
goCADによる自動化
AfterSTEPファイルをgoCADに読み込み、図面下書きを自動生成。エンジニアは確認と軽微な修正に集中できます。
※上記は標準的なワークフローにおける効率化の例です。形状の複雑さなどにより結果は異なります。
MCPツール連携で、複数部品の図面化を一括自動化
goCADは、MCP（Model Context Protocol）ツール連携により、AIエージェントや自動化スクリプトから図面生成ワークフローを呼び出せる構成を目指しています。複数のSTEPファイルをまとめて処理し、部品ごとの製造図面下書きを効率よく生成します。
STEPを入力し、製造図面を出力
3D形状データから、製造に必要な2D図面へ変換するイメージ

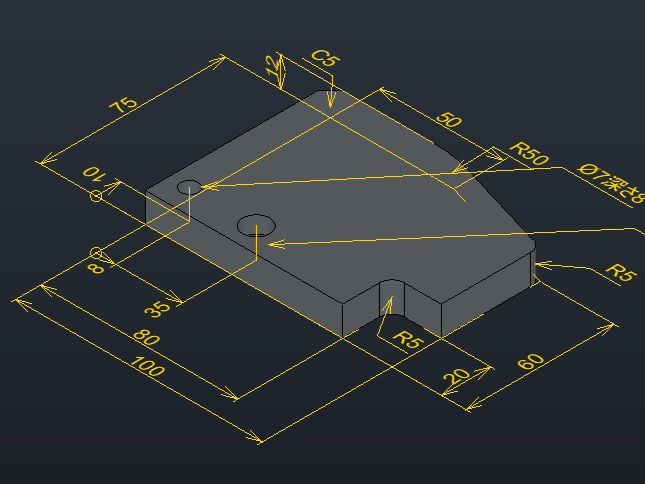

Input: 3D STEPモデル

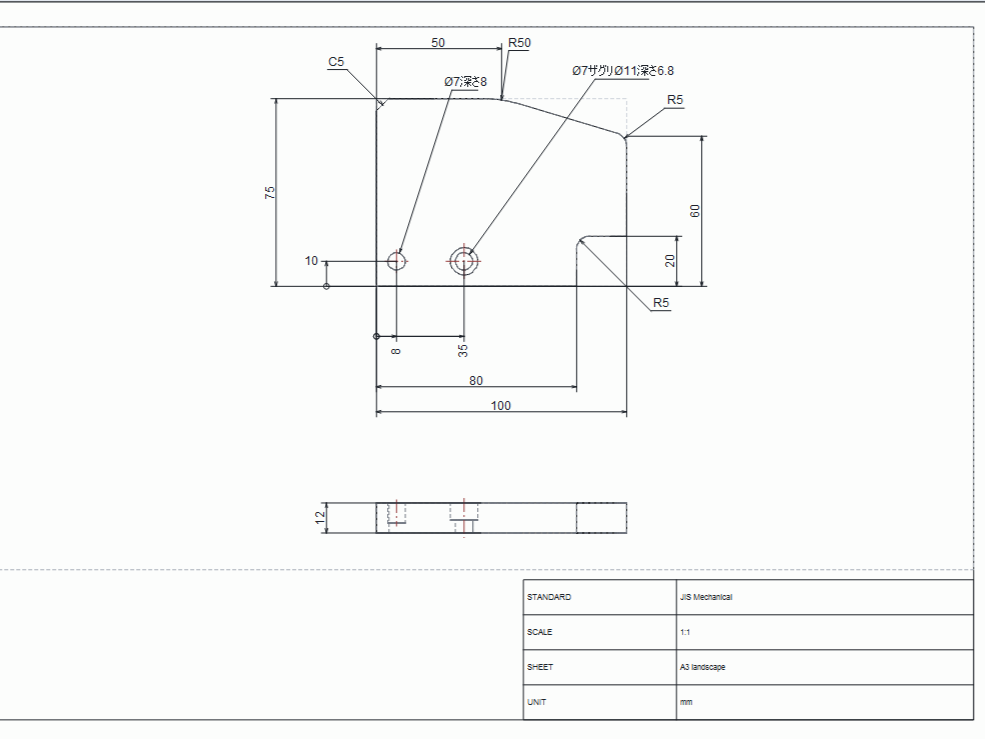

.STEPOutput: 生成された製造図面（下書き）
.DXF / .PDFDRAFTGC-BR-A102
1:2
このようなシーンで活用できます
シンプルで繰り返しの多い部品図面作成に適しています
機械加工部品の製造図面作成
切削部品、旋削部品、板金部品など、標準的な機械部品の図面作成を効率化します。
治具・設備部品の図面作成
プレート、ブラケット、ブロックなど、点数が多くなりがちな治具や設備部品の図面化を支援します。
多数のSTEPファイルの一括処理
MCP連携を活用し、フォルダ内の複数STEPファイルからまとめて図面下書きを生成します。
設計者の単調作業の削減
ビュー配置や標準的な寸法記入の繰り返しから設計者を解放し、設計検討に集中できます。
